Modelar con la IA¶

IngeTrazo tiene dos maneras de dejar que una inteligencia artificial modele por ti. En las dos, la IA no toca la malla: escribe una receta —revoluciones, extrusiones, Python sobre la API de acciones— y el motor determinista de IngeTrazo la ejecuta. Por eso valen las mismas garantías de siempre:

Cada acción de la IA es un paso de deshacer. Ctrl+Z la quita entera.
Si su código falla, el documento vuelve solo al estado anterior — nunca queda a medias.
Cada receta pasa por el guard de hermeticidad: los sólidos que produce son sólidos de verdad, medibles e imprimibles.
Lo que construye es geometría normal: grupos con nombre que editas a mano, pintas, acotas y llevas a las láminas.

	Asistente IA (dentro de la app)	Puente MCP (desde Claude)
Dónde	Extensiones ▸ Asistente IA (`Ctrl+Mayús+A`)	Extensiones ▸ Puente IA (MCP) + Claude Code o Claude Desktop
Qué necesitas	Una clave API del proveedor que elijas (Groq tiene cuota gratis) u Ollama local	Claude Code o Claude Desktop instalados
Cómo hablas	Chat en español dentro de IngeTrazo, con foto opcional	Conversación en Claude; el agente dibuja en la app abierta
Quién ve el modelo	El asistente recibe capturas del viewport (opcional)	El agente pide capturas y consulta el modelo cuando quiere

El Asistente IA, paso a paso¶

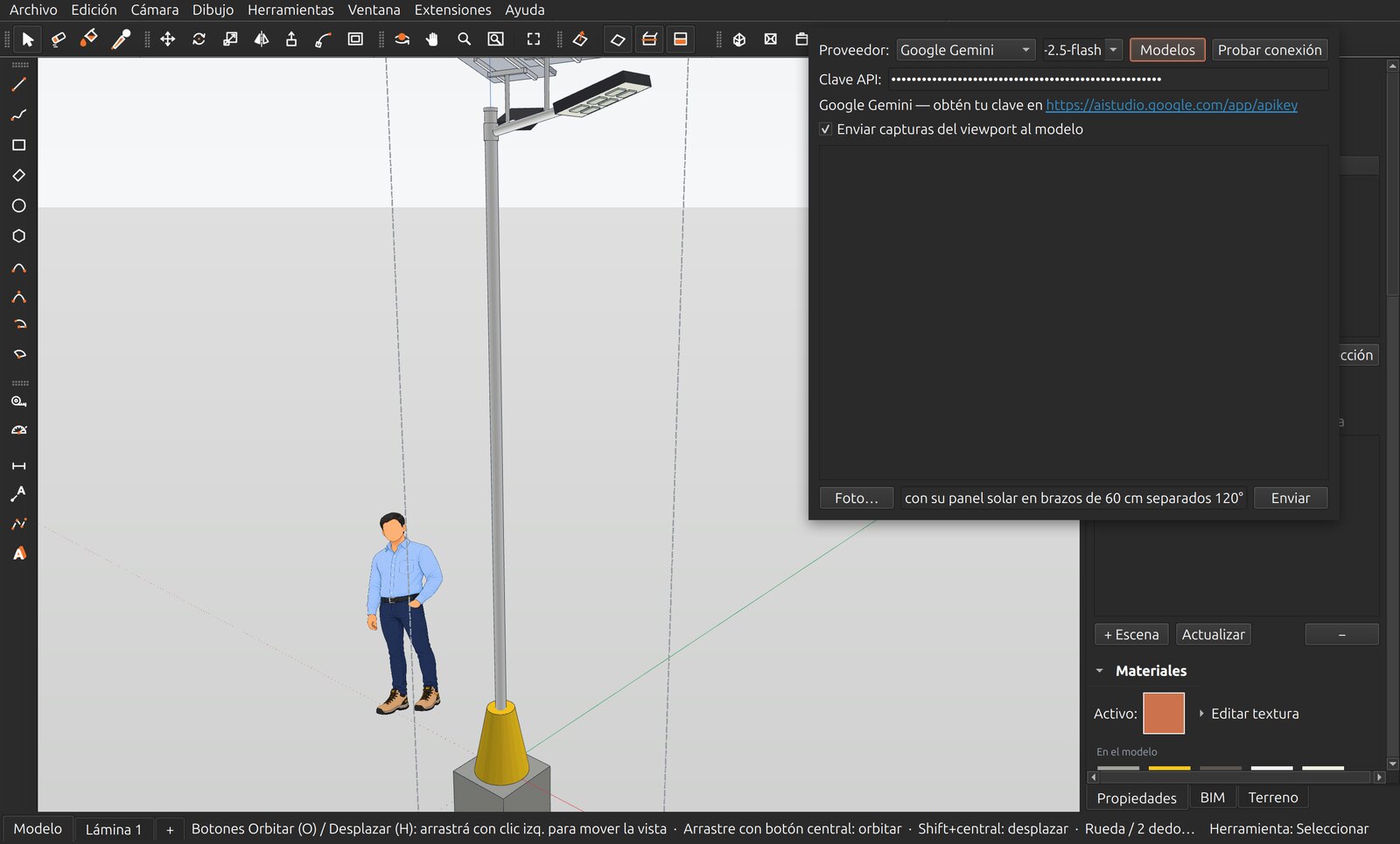

El Asistente IA abierto sobre un poste de alumbrado solar: proveedor, clave, la casilla de capturas y el pedido escrito en la caja de texto.

Extensiones ▸ Asistente IA (o Ctrl+Mayús+A). Se abre un diálogo flotante sobre el modelo.

Proveedor. Elige uno o deja Auto: el prefijo de la clave lo detecta solo (sk-ant- es Anthropic, gsk_ es Groq, AIza es Gemini…). Cada proveedor recuerda su propia clave y su modelo: si se te acaba la cuota de uno, cambias a otro en dos clics.

Proveedor	Clave	Ve imágenes	Notas
Groq	console.groq.com/keys	—	Cuota gratis generosa; muy rápido. Modelo por defecto `openai/gpt-oss-120b`.
Google Gemini	aistudio.google.com/app/apikey	✔	Cuota gratis. Por defecto `gemini-2.5-flash`.
Anthropic (Claude)	console.anthropic.com	✔	De pago.
OpenAI	platform.openai.com	✔	De pago. `gpt-4o` por defecto.
OpenRouter	openrouter.ai	✔	Un solo lugar para muchos modelos.
DeepSeek	platform.deepseek.com	—	Barato.
Ollama	(sin clave)	según el modelo	En tu propia máquina, sin internet. Instala Ollama y deja la clave vacía; la URL por defecto es `http://localhost:11434`.

Clave API. Pégala en el campo. Se guarda en tu perfil de usuario, nunca en el documento. El enlace bajo el campo te lleva a la página donde se obtiene.
Modelo. Vacío = el modelo por defecto del proveedor. Modelos lista los que tu clave puede usar de verdad; Probar conexión valida la clave antes de empezar.
Enviar capturas del viewport al modelo. Con un proveedor que ve (Claude, GPT, Gemini), después de cada paso el asistente recibe una imagen de lo que construyó, la mira y corrige solo. Con un modelo sin visión la casilla no hace daño: la imagen simplemente no se manda.
Escribe el pedido y Enter. Con medidas: «dibuja una pileta circular de 4 m de diámetro y 0,6 m de alto, borde de 20 cm». El asistente contesta, muestra la receta que va a ejecutar y el resultado aparece en el modelo. Sigue la conversación para corregir: «hazla 20 cm más alta», «píntala de piedra».
Foto… adjunta una imagen (una foto de la pieza real, un croquis, una captura de un plano) y el modelo reconstruye lo que muestra. Dale las medidas reales en el mismo mensaje — la foto dice la forma; tú dices el tamaño.

Cómo pedir para que salga bien

Una pieza por mensaje, con sus medidas: «poste de 4,5 m, tubo de 3"» funciona mejor que «un parque completo».
Corrige en vez de repetir: el asistente conserva el contexto y los grupos que creó; «el brazo es muy largo, déjalo en 60 cm» edita lo que hay.
Si la respuesta se corta, el asistente lo detecta y pide la continuación solo; si se pasa del límite de pasos, te avisa y con «continúa» sigue donde quedó.
Ctrl+Z con la ventana del modelo activa deshace la última receta entera.

Qué se guarda dónde

Las claves y el proveedor viven en las preferencias de tu usuario (también se editan en Ventana ▸ Preferencias ▸ Asistente IA). El documento .igz solo guarda la geometría resultante: puedes compartirlo sin exponer ninguna clave.

El puente MCP, paso a paso¶

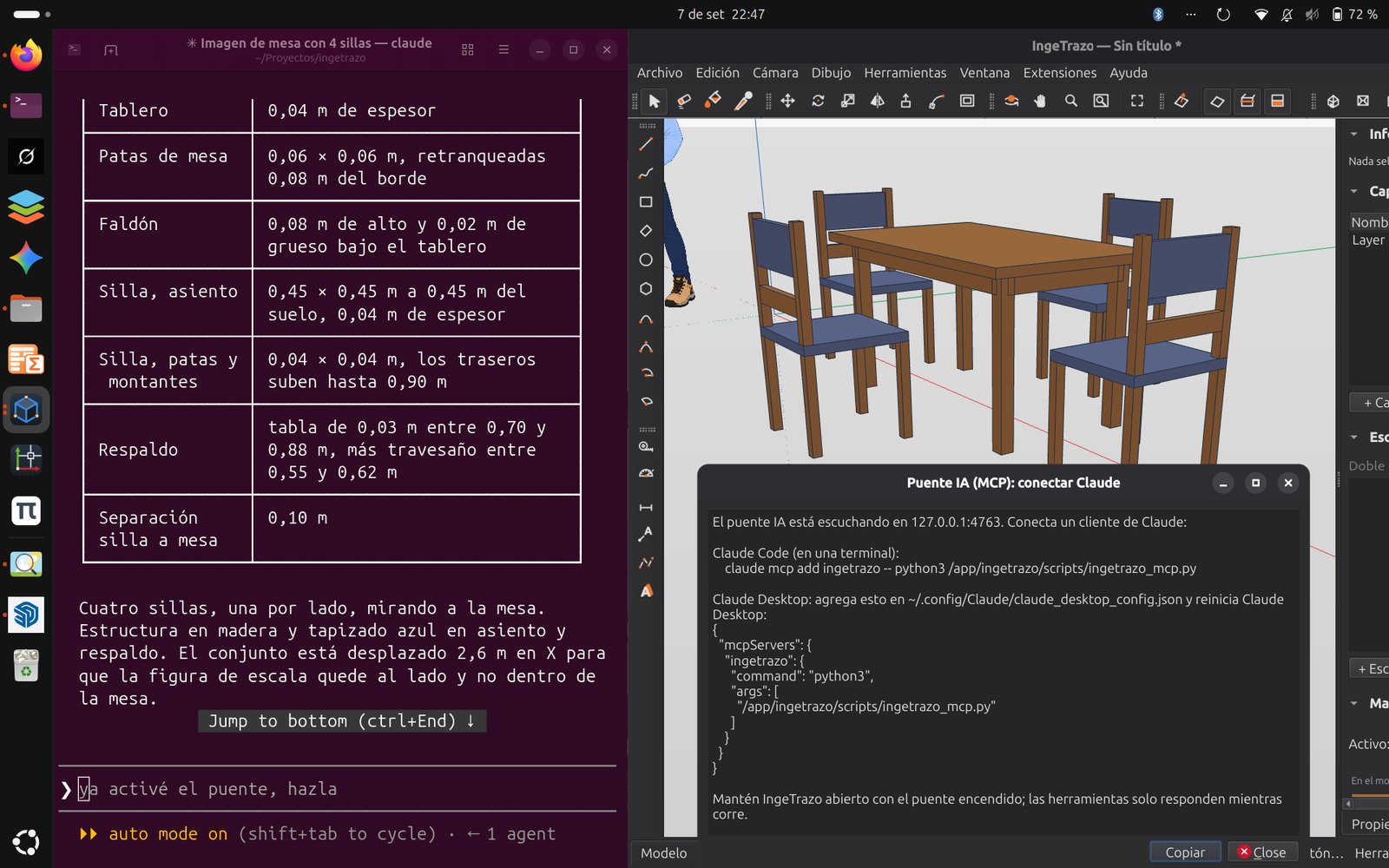

Escritorio Ubuntu completo: Claude Code en la terminal, a la izquierda, lista las medidas de la mesa con cuatro sillas que acaba de dibujar por el puente; IngeTrazo, a la derecha, muestra el modelo y el diálogo Puente IA (MCP) con la línea de conexión.

El Model Context Protocol deja que un agente externo —Claude Code en la terminal o Claude Desktop— opere IngeTrazo en vivo, con la app abierta: dibuja, consulta y mira el modelo, y cada acción suya es un paso de deshacer.

Enciende el puente: Extensiones ▸ Puente IA (MCP). IngeTrazo arranca un servidor local (solo en 127.0.0.1, puerto 4763) y abre una ventana con las líneas exactas para tu sistema, con botón Copiar. El mismo menú lo apaga.

Conecta tu cliente — una sola vez:

Claude Code (terminal)Claude Desktop

# Windows (instalador o zip)
claude mcp add ingetrazo -- "C:\Program Files\IngeTrazo\ingetrazo-mcp.exe"
# Linux: AppImage, tar.gz, Flatpak o snap
claude mcp add ingetrazo -- <ejecutable de IngeTrazo> --mcp
# desde el código fuente
claude mcp add ingetrazo -- python3 /ruta/a/app/scripts/ingetrazo_mcp.py

No hace falta tener Python instalado: el paquete lleva el servidor MCP (ingetrazo-mcp.exe en Windows, ingetrazo --mcp en Linux).

Pega esto en su archivo de configuración (%APPDATA%\Claude\claude_desktop_config.json en Windows, ~/.config/Claude/claude_desktop_config.json en Linux) y reinicia Claude Desktop:

{
  "mcpServers": {
    "ingetrazo": {
      "command": "C:\\Program Files\\IngeTrazo\\ingetrazo-mcp.exe",
      "args": []
    }
  }
}

Pídele cosas, con IngeTrazo abierto y el puente encendido: «diseña una mesa de comedor de 1,60 × 0,90 con cuatro sillas de madera», «dibuja el arco de la lámina E02 con todo su acero», «muéstrame cómo quedó». El agente escribe recetas, las ejecuta, toma capturas para revisarse y te cuenta lo que hizo. Tú miras el resultado en la app en tiempo real y corriges como con cualquier colega: «las sillas están muy pegadas».

Lo que el agente puede hacer:

Herramienta	Qué hace
`run_python`	Ejecuta Python sobre el documento vivo, con `scene`, `selection`, `groups`, `QVector3D`… y los constructores `revolve(perfil)` y `extrude(contorno, z0, z1)`: una línea → un grupo sólido, suave y orientado. Un deshacer por llamada; si falla, no cambia nada.
`query_model`	Conteos, nombres de grupos y componentes, materiales, capas, caja envolvente.
`screenshot`	Renderiza el viewport real: el agente mira e itera.
`undo` / `redo`	La historia de siempre.

Si Claude no responde

Comprueba que IngeTrazo sigue abierto con el puente encendido (el menú Extensiones lo muestra como listening), que la ruta del comando existe, y en Claude Desktop que el servidor aparece en Configuración ▸ Desarrollador ▸ MCP sin error. El servidor acepta un cliente a la vez y nunca escucha fuera de tu máquina.

Lo que se ha hecho así¶

Los ejemplos que vienen con IngeTrazo se dibujaron en buena parte por el puente MCP: la luminaria solar (poste, dado tronco-cónico, cimiento y su acero), el arco de bienvenida de Yanque con todo su acero, farolas, letras y escultura, y el pedestal del campesino con su zapata. Ábrelos y mira los grupos: son recetas ejecutadas, no cajas negras.

Otros modeladores venden esto por suscripción

En IngeTrazo la IA es libre: usas la clave que quieras (o un modelo local) y nada pasa por servidores de IngeTrazo. Sin IA, el programa funciona exactamente igual y sin internet.
